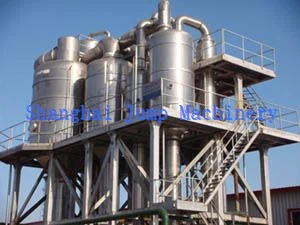

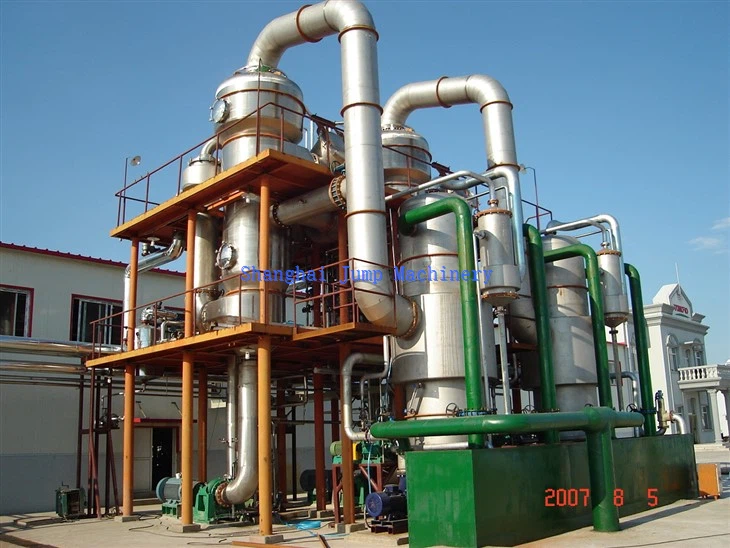

Evaporatore a film ascendente

Descrizione del dispositivo

Evaporatore a film ascendente con nuova struttura, per migliorare l'effetto della separazione vapore-liquido e avere la funzione di rimuovere la schiuma e prevenirne il trascinamento, vengono adottati metodi di separazione e intrappolamento a tre stadi: in primo luogo, la linea tangenziale del liquido vapore entra nel vasca di evaporazione per sfruttare la forza centrifuga e la sedimentazione in vasca; In secondo luogo, la parte superiore dell'evaporatore adotta un efficace strato filtrante del filtro del gas; In terzo luogo, viene aggiunta una trappola ad impatto per impedire che la perdita del liquido di alimentazione venga trascinata dal vapore secondario e si può ottenere un effetto di separazione soddisfacente anche per il liquido di alimentazione che è facile da produrre schiuma (come il sapone contenente liquido medicinale cinese).

Principio di funzionamento

Il dispositivo di evaporazione sotto vuoto a circolazione esterna di tipo WZ è composto principalmente da riscaldatore tubolare, serbatoio di evaporazione, tubo di circolazione e altre apparecchiature ausiliarie.
Dopo che il liquido di alimentazione viene riscaldato fino al punto di ebollizione nel tubo del riscaldatore, parte dell'acqua evapora, in modo che l'energia termica venga convertita nel movimento ascendente dell'energia cinetica; Allo stesso tempo, a causa della forte differenza tra la miscela di vapore liquido nel tubo di riscaldamento e il liquido materiale non bollito nel tubo di circolazione, sotto l'induzione dell'energia cinetica di espansione e la forte differenza, si verifica una circolazione naturale del liquido materiale generato (la velocità di circolazione del liquido materiale nel tubo di riscaldamento è inferiore a 1 m/s), maggiore è il calore ricevuto dal liquido materiale, migliore è l'ebollizione e maggiore è la velocità di circolazione. Poiché evapora sotto l'azione del vuoto, la temperatura di evaporazione del liquido del materiale può essere controllata in una certa misura al di sotto di 50 gradi C e il vapore secondario evapora dopo essere stato catturato dallo sbrinatore e dal collettore in rete metallica e viene portato via dall'acqua pompa a getto dopo la condensazione. Dopo la rotazione centrifuga, il liquido di alimentazione nell'irrigazione per evaporazione ritorna nella parte inferiore del riscaldatore lungo il tubo di circolazione esterno per l'evaporazione del riscaldamento a ricircolo, quindi l'evaporazione del riscaldamento a circolazione (circa 15-20 minuti), quando viene raggiunta la concentrazione richiesta , inizia lo scarico continuo e contemporaneamente viene alimentata anche l'alimentazione continua, formando così un'operazione di concentrazione sotto vuoto continua.

Parametro tecnico

Nome del prodotto: Evaporatore sottovuoto a circolazione esterna forzata

Tipo di attrezzatura: JPVE-001

Materiale principale: acciaio inossidabile 304 (o personalizzato in base alle esigenze del cliente)

Capacità di lavorazione: da 4 ton/h a 10 ton/h (o personalizzata in base alle esigenze del cliente)

Specifica delle dimensioni: 11.000*7.000*8300-13000*9.000*9.000(mm)

Applicazione dell'attrezzatura: questa attrezzatura è adatta per l'evaporazione sotto vuoto e il processo di concentrazione di materiali liquidi

Ambito di applicazione: bevande salutari, alimenti, prodotti farmaceutici cinesi e occidentali, prodotti farmaceutici biochimici, lavorazione profonda di prodotti agricoli e collaterali, prodotti della chimica fine, industria leggera, ecc.

Caratteristiche dell'attrezzatura

1. Per una facile pulizia, sulla parte superiore del riscaldatore è presente un coperchio superiore ad apertura rapida

2. Sulla parte superiore dello schermo del filtro dell'aria nel serbatoio di evaporazione è disposto un tubo di pulizia a spruzzo anulare

3. Il corpo della vasca di evaporazione è provvisto di chiusini per la pulizia interna della vasca

4. Per facilitare l'osservazione durante il funzionamento, sulla parte superiore del riscaldatore e del serbatoio di evaporazione sono presenti fori per la luce e oblò

5. Particolarmente adatto per succhi di frutta delicati

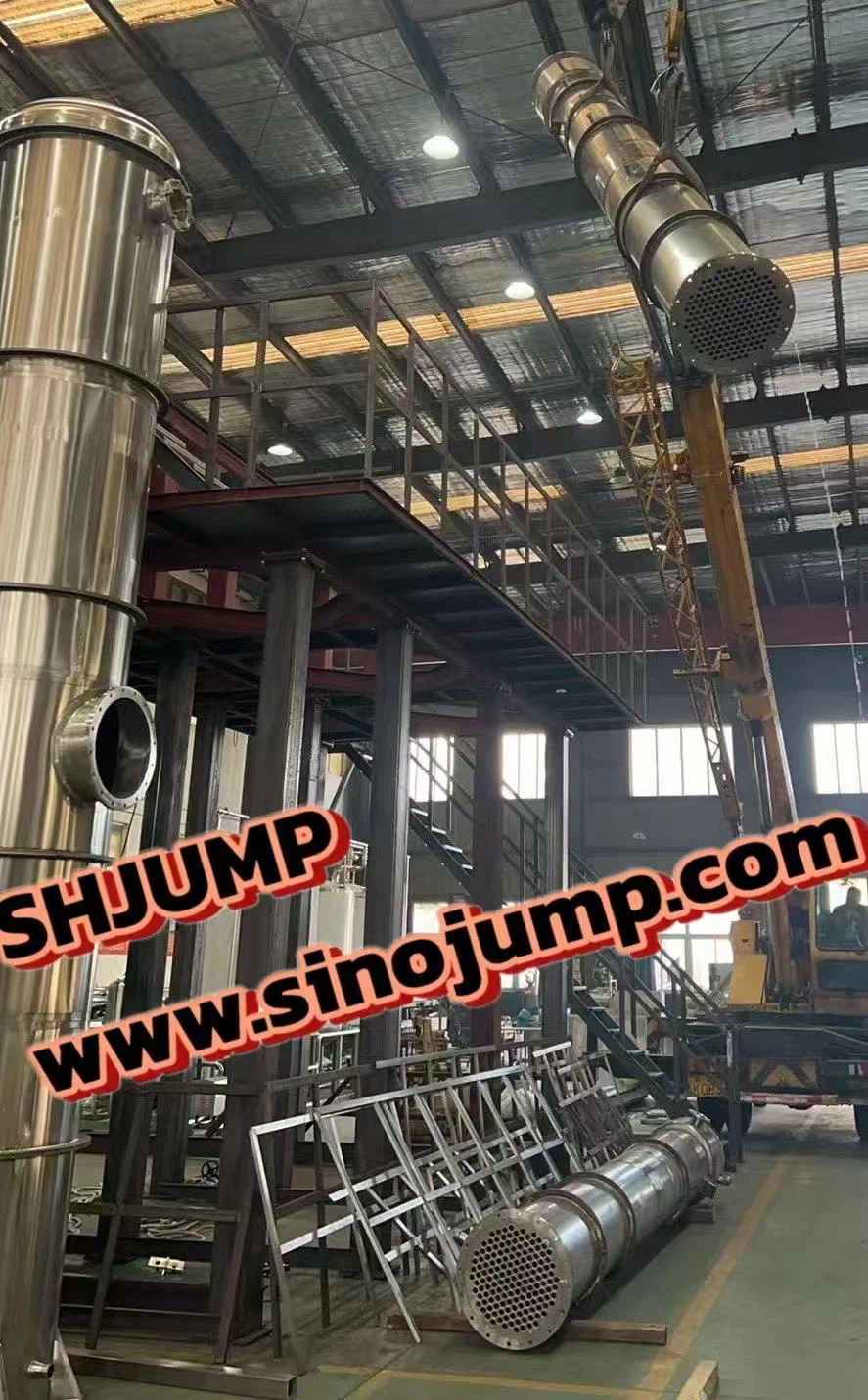

Esposizione del prodotto finito
